4-HDFS工作机制

1 开机启动NameNode过程

1.1 非第一次启动集群的启动流程

在启动namenode之前，内存里是没有任何有关于元数据的信息的。那么启动集群的过程是怎样的呢？下面来叙述一下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
第一步：
	Namenode在启动时，会先加载name目录下最近的fsimage文件.
	将fsimage里保存的元数据加载到内存当中，这样内存里就有了之前检查点里存储的所有元数据。但是还少了从最近一次检查时间点到关闭系统时的部分数据，也就是edit日志文件里存储的数据。

第二步：
	加载剩下的edit日志文件
	将从最近一次检查点到目前为止的所有的日志文件加载到内存里，重演一次客户端的操作，这样，内存里就是最新的文件系统的所有元数据了。

第三步：
	进行检查点设置（满足条件会进行）
	namenode会终止之前正在使用的edit文件,创建一个空的edit日志文件。然后将所有的未合并过的edit日志文件和fsimage文件进行合并，产生一个新的fsimage.

第四步：
	处于安全模式下，等待datanode节点的心跳反馈，当收到99.9%的块的至少一个副本后，退出安全模式，开始转为正常状态。

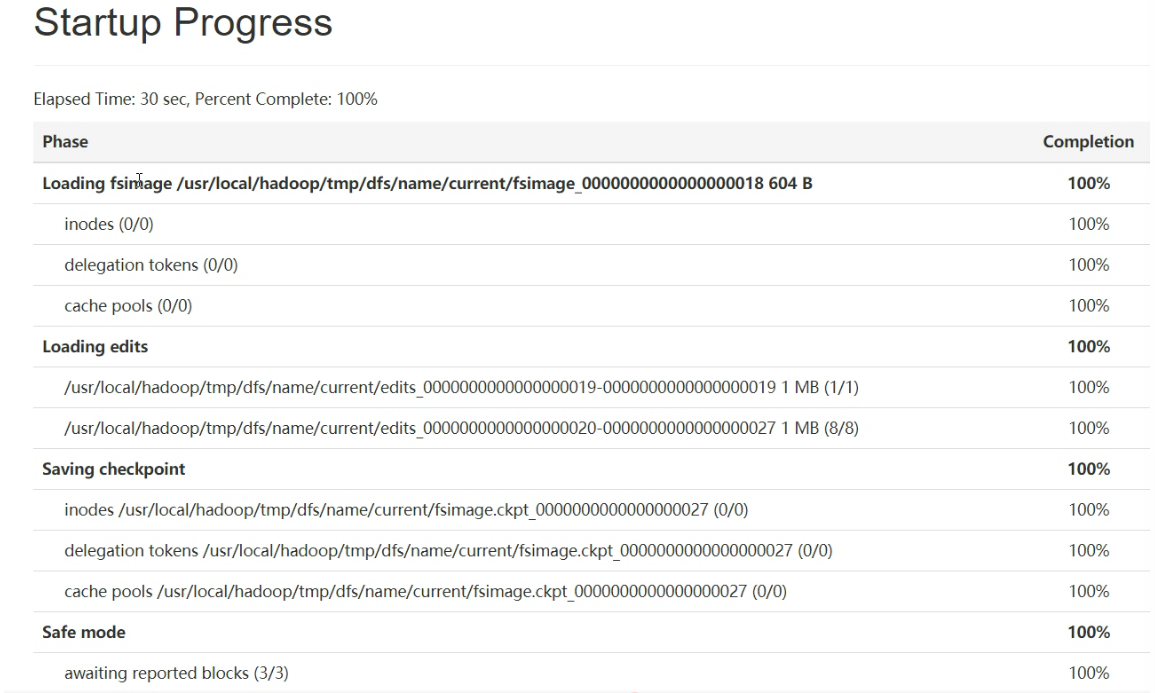

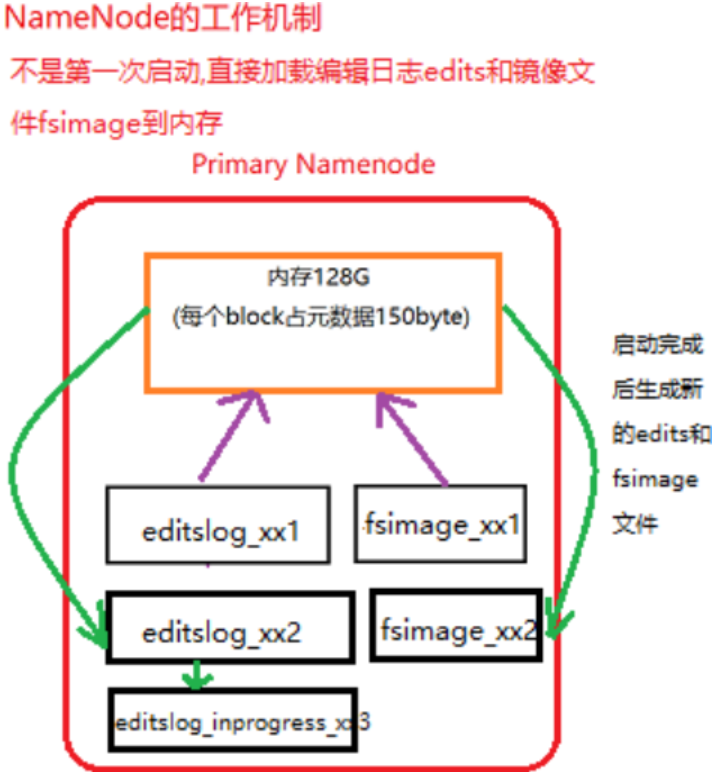

不是第一次启动,直接加载编辑日志和edits文件的情况展示:

执行流程

1.2 第一次启动集群的启动流程

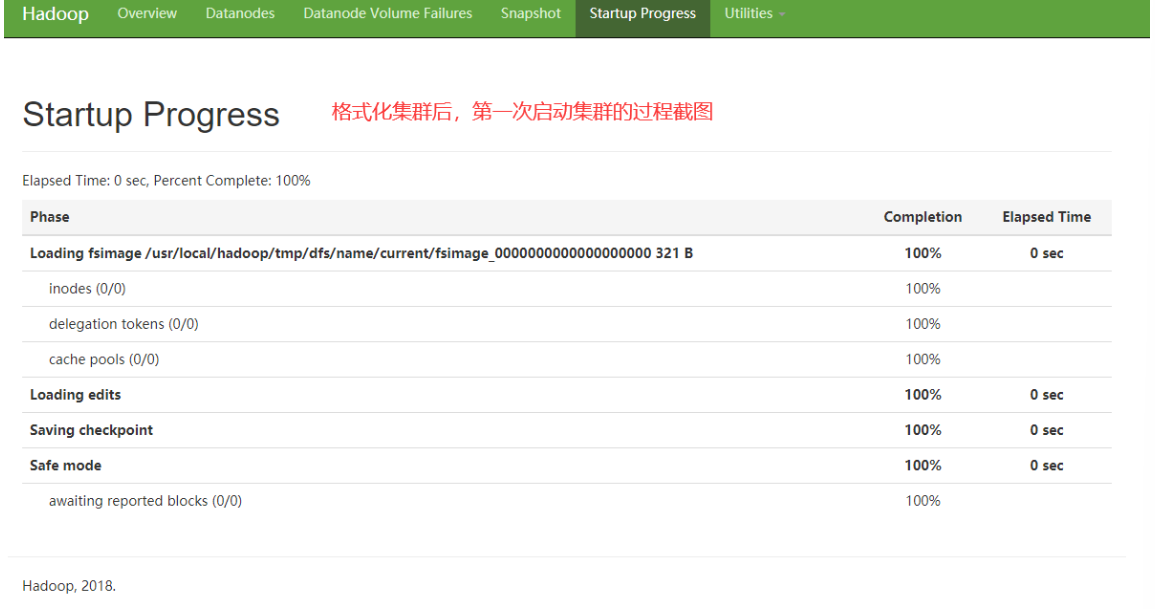

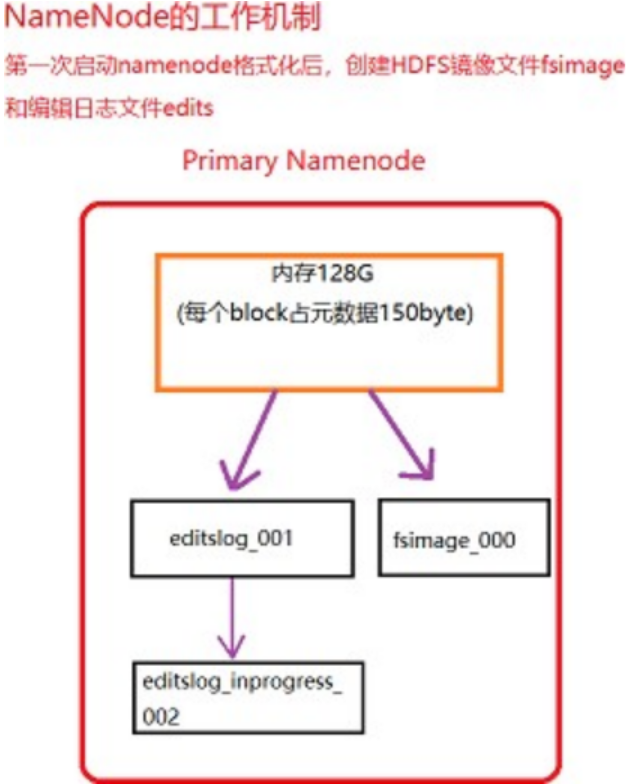

第一次启动namenode格式化后的情况展示:

注意：格式化集群后，第一次启动集群的特点，参考下图

1.3 小知识

1
2
3
4
5
6
7
8
9
10
11
(1) 滚动编辑日志（前提必须启动集群）
    1.可以强制滚动
    [bigdata@hadoop102 current]$ hdfs dfsadmin -rollEdits
    2.可以等到edits.inprogress满64m生成edits文件
    3.可以等操作数量达到100万次
    4.时间到了,默认1小时
    注意:在2,3,4时发生滚动,会进行checkpoint
(2) 镜像文件什么时候产生
    可以在namenode启动时加载镜像文件和编辑日志
    也可以在secondarynamenode生成的fsimage.chkpoint文件重新替换namenode原来的fsimage文件时

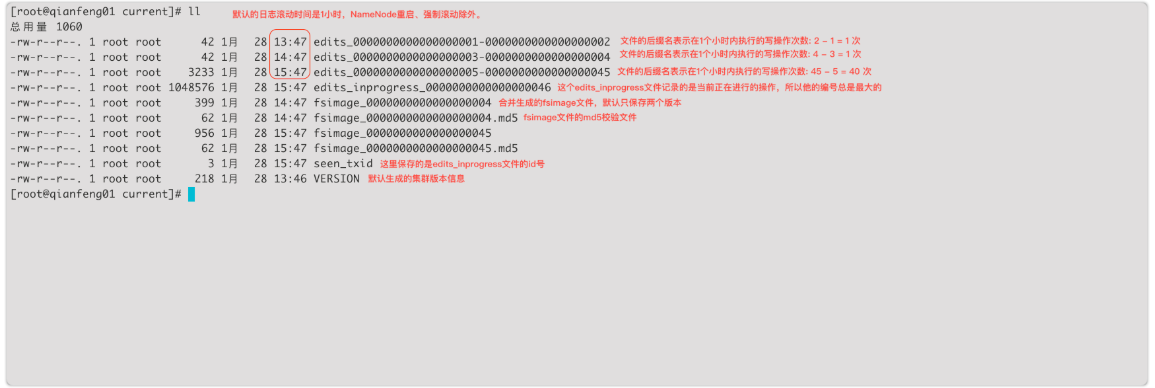

(3) namenode目录说明

2 安全模式介绍

Namenode启动时，首先要加载fsimage文件到内存，并逐条执行editlog文件里的事务操作，在这个期间一但在内存中成功建立文件系统元数据的映像，就会新创建一个fsimage文件(该操作不需要SecondaryNamenode)和一个空的editlog文件。在这个过程中，namenode是运行在安全模式下的，Namenode的文件系统对于客户端来说是只读的，文件修改操作如写，删除，重命名等均会失败。

系统中的数据块的位置并不是由namenode维护的，而是以块列表的形式存储在datanode中。在系统的正常操作期间，namenode会在内存中保留所有块位置的映射信息。在安全模式下，各个datanode会向namenode发送最新的块列表信息，如果满足“最小副本条件”，namenode会在30秒钟之后就退出安全模式,开始高效运行文件系统.所谓的最小副本条件指的是在整个文件系统中99.9%的块满足最小副本级别（默认值：dfs.replication.min=1）。

PS:启动一个刚刚格式化完的集群时，HDFS还没有任何操作呢，因此Namenode不会进入安全模式。

  1. 系统离开安全模式，需要满足哪些条件？

    1
    2
    3
    4
    5
    6
    7
    8
    当namenode收到来自datanode的状态报告后，namenode根据配置确定

    1. 可用的block占总数的比例
    2. 可用的数据节点数量符合要求之后，离开安全模式。

    1、2两个条件满足后维持的时间达到配置的要求。

    注意: 如果有必要，也可以通过命令强制离开安全模式。

  2. 与安全模式相关的主要配置在hdfs-site.xml文件中，主要有下面几个属性

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    1. dfs.namenode.replication.min:
       最小的文件block副本数量，默认为1

    2. dfs.namenode.safemode.threshold-pct:
       副本数达到最小要求的block占系统总block数的百分比，当实际比例超过该配置后，才能离开安全模式（但是还需要其他条件也满足）。默认为0.999f，也就是说符合最小副本数要求的block占比超过99.9%时，并且其他条件也满足才能离开安全模式。如果为小于等于0，则不会等待任何副本达到要求即可离开。如果大于1，则永远处于安全模式。

    3. dfs.namenode.safemode.min.datanodes:
       离开安全模式的最小可用（alive）datanode数量要求，默认为0.也就是即使所有datanode都不可用，仍然可以离开安全模式。

    4. dfs.namenode.safemode.extension:
       当集群可用block比例，可用datanode都达到要求之后，如果在extension配置的时间段之后依然能满足要求，此时集群才离开安全模式。单位为毫秒，默认为1。也就是当满足条件并且能够维持1毫秒之后，离开安全模式。这个配置主要是对集群的稳定程度做进一步的确认。避免达到要求后马上又不符合安全标准。

  3. 相关命令

    • 查看namenode是否处于安全模式
    1
    2
    [root@qianfeng01 current]# hdfs dfsadmin -safemode get
    Safe mode is ON
    • 管理员可以随时让Namenode进入或离开安全模式，这项功能在维护和升级集群时非常关键
    1
    2
    3
    4
    [root@qianfeng01 current]# hdfs dfsadmin -safemode enter
    Safe mode is ON
    [root@qianfeng01 current]# hdfs dfsadmin -safemode leave
    Safe mode is OFF
    • 将下面的属性的值设置为大于1，将永远不会离开安全模式
    1
    2
    3
    4
    <property>
        <name>dfs.namenode.safemode.threshold-pct</name>
        <value>0.999f</value>
    </property>
    • 有时，在安全模式下，用户想要执行某条命令，特别是在脚本中，此时可以先让安全模式进入等待状态
    1
    2
    [root@qianfeng01 current]# hdfs dfsadmin -safemode wait
    # command to read or write a file

3 DataNode与NameNode通信（心跳）

  1. hdfs是master/slave结构，master包括namenode和resourcemanager，slave包括datanode和nodemanager
  2. qianfeng01启动时会开启一个IPC服务，等待slave连接
  3. slave启动后，会主动连接IPC服务，并且每隔3秒链接一次，这个时间是可以调整的，设置heartbeat，这个每隔一段时间连接一次的机制，称为心跳机制。slave通过心跳给qianfeng01汇报自己信息，qianfeng01通过心跳下达命令。
  4. Namenode通过心跳得知datanode状态。Resourcemanager通过心跳得知nodemanager状态
  5. 当qianfeng01长时间没有收到slave信息时，就认为slave挂掉了。

注意：超长时间计算结果：默认为10分钟30秒

1
2
3
4
属性：dfs.namenode.heartbeat.recheck-interval 的默认值为5分钟  #Recheck的时间单位为毫秒
属性：dfs.heartbeat.interval 的默认值时3秒	#heartbeat的时间单位为秒

计算公式:2*recheck+10*heartbeat

4 SecondaryNameNode工作机制（检查点机制）

SecondaryNamenode，是HDFS集群中的重要组成部分，它可以辅助Namenode进行fsimage和editlog的合并工作，减小editlog文件大小，以便缩短下次Namenode的重启时间，能尽快退出安全模式。

两个文件的合并周期，称之为检查点机制（checkpoint），是可以通过hdfs-default.xml配置文件进行修改的：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
<property>
    <name>dfs.namenode.checkpoint.period</name>
    <value>3600</value>
    <description>两次检查点间隔的秒数，默认是1个小时</description>
</property>
<property>
    <name>dfs.namenode.checkpoint.txns</name>
    <value>1000000</value>
    <description>txid执行的次数达到100w次，也执行checkpoint</description>
</property>
<property>
    <name>dfs.namenode.checkpoint.check.period</name>
    <value>60</value>
    <description>60秒一检查txid的执行次数</description>
</property>

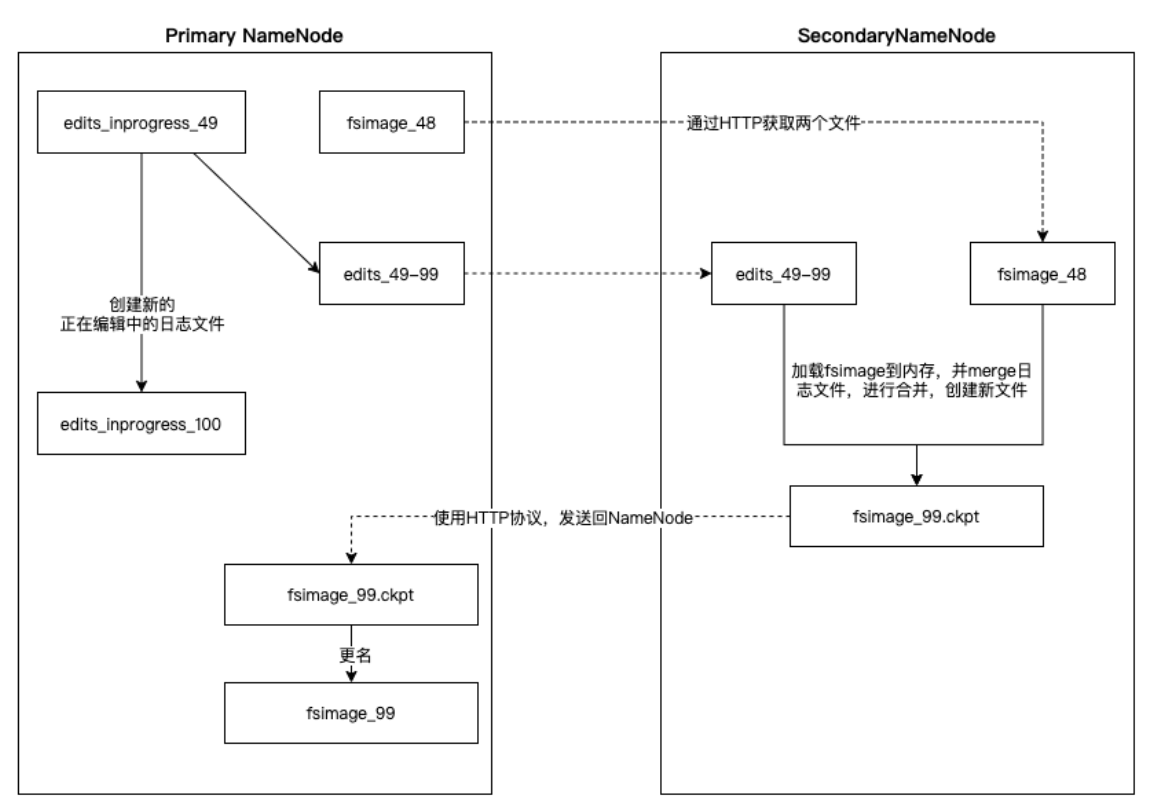

通过上图，可以总结如下：

1
2
3
4
5
1. SecondaryNamenode请求Namenode停止使用正在编辑的editlog文件，Namenode会创建新的editlog文件，同时更新seed_txid文件。
2. SecondaryNamenode通过HTTP协议获取Namenode上的fsimage和editlog文件。
3. SecondaryNamenode将fsimage读进内存当中，并逐步分析editlog文件里的数据，进行合并操作，然后写入新文件fsimage_x.ckpt文件中。
4. SecondaryNamenode将新文件fsimage_x.ckpt通过HTTP协议发送回Namenode。
5. Namenode再进行更名操作。

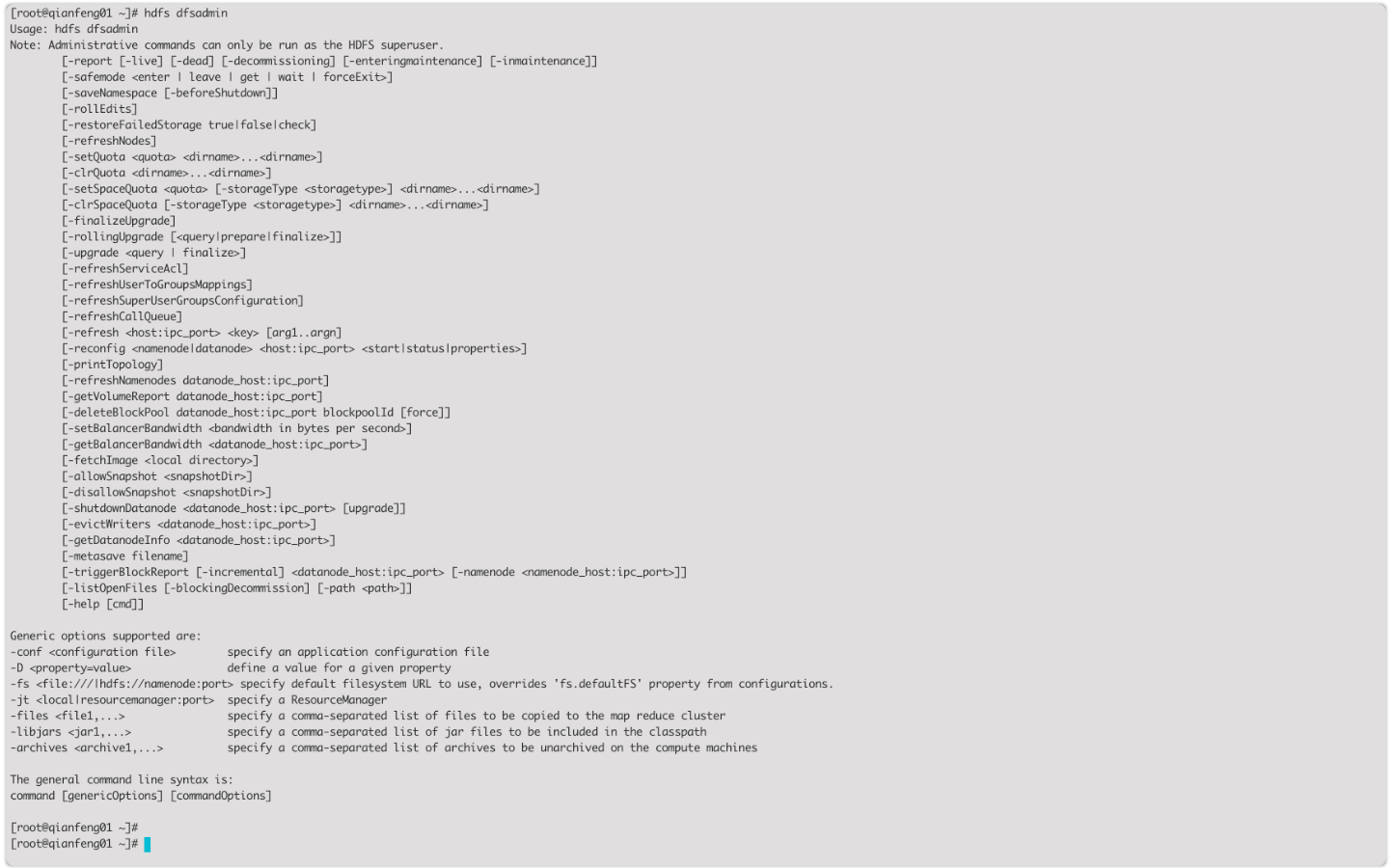

5 HDFS管理命令
