Kubernetes使用CICD实战

1 部署SpringBoot项目

（1）得到Spring Boot项目的image，这块之前Docker中聊过，就不具体展开，镜像已经推送到阿里仓库

1
registry.cn-hangzhou.aliyuncs.com/jack-kubernetes/springboot-demo-image

（2）编写springboot-demo.yaml文件

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
#以Deployment部署Pod
apiVersion: apps/v1
kind: Deployment
metadata:
  name: springboot-demo
spec:
  selector:
    matchLabels:
      app: springboot-demo
  replicas: 1
  template:
    metadata:
      labels:
        app: springboot-demo
    spec:
      containers:
      - name: springboot-demo
        image: registry.cn-hangzhou.aliyuncs.com/jack-kubernetes/springbootdemo-image
        ports:
        - containerPort: 8080
---
# 创建Pod的Service
apiVersion: v1
kind: Service
metadata:
  name: springboot-service
spec:
  ports:
  - port: 80
    protocol: TCP
    targetPort: 8080
  selector:
    app: springboot-demo
---
# 创建Ingress，定义访问规则，一定要记得提前创建好nginx ingress controller
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: springboot-ingress
  annotations:
    kubernetes.io/ingress.class: nginx
spec:
  rules:
  - host: springboot.jack.com
    http:
      paths:
      - pathType: Prefix
        path: /
        backend:
          service:
          name: springboot-service
          port:
            number: 80

（3）根据yaml文件创建资源并查看

1
2
kubectl apply -f springboot-demo.yaml
kubectl get all

（4）在win上配置hosts文件

1
192.168.0.52 springboot.jack.com

（5）浏览器访问

1
http://springboot.jack.com/K8s

2 Windows上准备

（1）修改代码，即更新项目

1
2
3
4
5
@RequestMappiing("/k8s")
String k8s() throws Exception{
    String hostAddress = InetAddress.getLocalHost().getHostAddress();
    return "Hello k8s, 当前服务的地址是：" + hostAddress;
}

（2）安装配置Git

1
2
3
4
5
6
（1）下载安装git[略]
（2）配置并生成ssh_key
	git config --global user.name "hiourearth"
	git config --global user.email "hiourearth@gmail.com"
	ssh-keygen -t rsa -C "hiourearth@gmail.com"
（3）打开C:\Users\Jack\.ssh，查看id_rsa.pub文件中的值

3 搭建并配置Gitlab

使用192.168.0.8 这台机器

https://about.gitlab.com/install/#centos-7

（1）说明：安装gitlab的机器至少要有4G的内存，因为gitlab比较消耗内存

（2）安装必要的依赖并配置

1
2
3
4
5
sudo yum install -y curl policycoreutils-python openssh-server
sudo systemctl enable sshd
sudo systemctl start sshd
sudo firewall-cmd --permanent --add-service=http
sudo systemctl reload firewalld

（3）添加gitlab仓库地址

1
2
3
4
5
6
7
8
9
# 创建gitlab-ce.repo文件
cd /etc/yum.repos.d/
vim gitlab-ce.repo
# 文件内容为
[gitlab-ce]
name=Gitlab CE Repository
baseurl=https://mirrors.tuna.tsinghua.edu.cn/gitlab-ce/yum/el$releasever/
gpgcheck=0
enabled=1

（4）设置gitlab域名并安装

1
sudo EXTERNAL_URL="https://gitlab.jack.com" yum install -y gitlab-ce

（5）配置windows的hosts文件

（6）访问：https://gitlab.jack.com

（7）查看root账号的密码，后面可以修改一下

1
cat /etc/gitlab/initial_root_password

（8）gitlab常见操作

1
2
3
4
5
（1）vim /etc/gitlab/gitlab.rb 找到对应修改内容
（2）gitlab-ctl reconfigure 重新加载一下配置
（3）gitlab-ctl status 查看gitlab状态
（4）sudo gitlab-ctl stop 停止gitlab
（5）sudo gitlab-ctl start 开启gitlab

4 项目关联Gitlab

（1）将公钥上传到gitlab：右上角->Preferences->SSH Keys

（2）在gitlab上创建名称为“springboot-demo”的project

（3）将本地项目push到gitlab上

1
2
3
4
5
6
7
# 使用terminal打开项目的根目录
git init
git add .
git commit -m "first commit"
git remote add jack-gitlab git@gitlab.jack.com:root/springboot-demo.git
git remote -v
git push -u jack-gitlab master

5 安装配置Jenkins

因为后面需要在jenkins的目录下创建文件执行，所以选择K8s集群中的一台node作为Jenkins的安装机器，比如这里选用w2，也就是192.168.0.53

官网：https://jenkins.io/

（1）下载jenkins.war

（2）运行jenkins

1
2
3
nohup java -jar jenkins.war --httpPort=8888 &
lsof -i:8888
tail -f nohup.out

（3）浏览器访问：192.168.0.53:8888

1
2
密码: cat /root/.jenkins/secrets/initialAdminPassword
然后会等待一会，包括镜像拉取以及插件安装[选择推荐的插件]

（4）新建用户

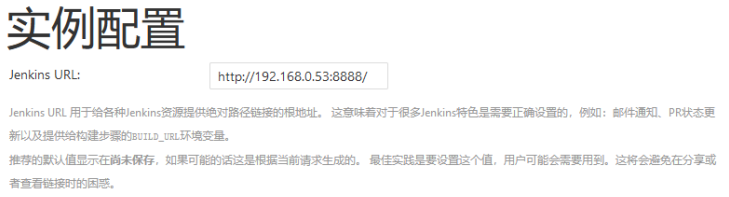

（5）配置Jenkins URL

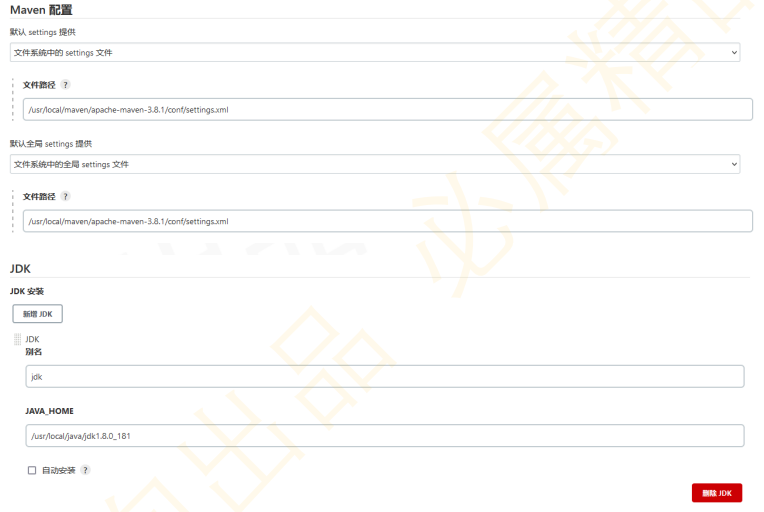

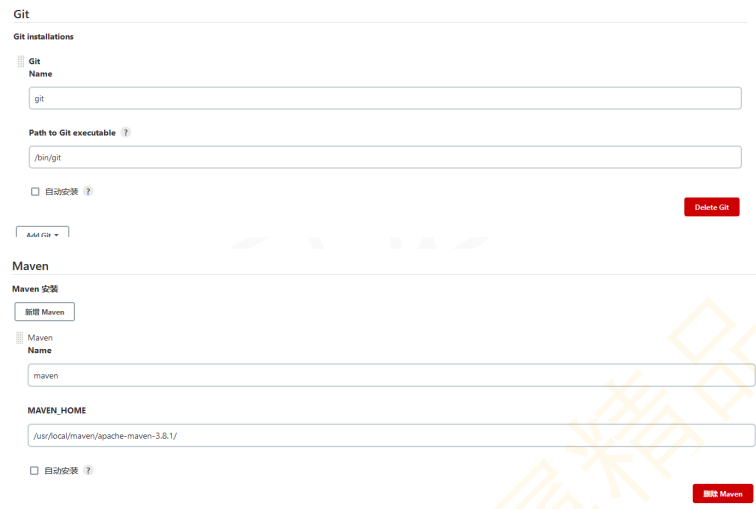

（7）配置java maven和git等：Dashboard-> Manage Jenkins-> Global Tool Configuration

1
2
3
4
5
6
# 配置一下w2这台机器的git信息
git config --global user.name "hiourearth"
git config --global user.email "hiourearth@gmail.com"
ssh-keygen -t rsa -C "hiourearth@gmail.com"
cat /root/.ssh/id_rsa.pub
# 将公钥上传到gitlab上

6 准备Docker Hub和K8s集群

（1）Docker Hub：直接使用阿里容器镜像仓库，在w2这台机器上登录一下

1
sudo docker login --username=hiourearth registry.cn-hangzhou.aliyuncs.com

（2）K8s集群：就用之前搭建的3台机器组成的K8s集群

（3）目前的环境：

1
2
3
4
Gitlab: git@gitlab.jack.com:root/springboot-demo.git
Jenkins: 192.168.2.53:8888
Docker hub: hiourearth
K8s cluster: 192.168.0.51 52 53

7 Jenkins拉取项目

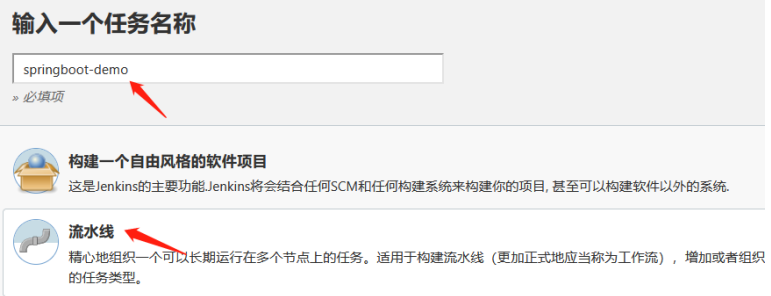

（1）创建Jenkins的Task

（2）在w2上配置hosts： vim /etc/hosts

1
2
3
192.168.0.8 gitlab.jack.com
# 测试git是否配置成功
ssh -T git@gitlab.jack.com

（3）流水线中编写拉取代码的脚本，然后点击“保存”

1
2
3
4
5
6
node {
	def mvnHome
	stage('Git Pull') { // for display purposes
		git 'git@gitlab.jack.com:root/springboot-demo.git'
	}
}

（4）来到“Dashboard”，并点击执行按钮

（5）到w2这台机器上，观察/root/.jenkins/workspace目录，看看项目是否拉取成功

1
cat /root/.jenkins/workspace/springbootdemo/src/main/java/com/jack/springbootdemo/SpringbootDemoApplication.java

8 Jenkins Maven打包

（1）新增一个脚本语句

1
2
3
4
5
6
7
8
9
node {
	def mvnHome
	stage('Git Pull') { // for display purposes
		git 'git@gitlab.jack.com:root/springboot-demo.git'
	}
	stage('Maven Build') {
		sh "mvn clean package"
	}
}

（2）观察worspace目录下是否生成target文件

9 构建和push镜像

（1）来到w2上的workspace目录：cd /root/.jenkins/workspace

（2）在scripts目录下准备一个文件，名称为springboot-demo-build-image.sh

1
2
mkdir /root/.jenkins/workspace/scripts/
vim /root/.jenkins/workspace/scripts/springboot-demo-build-image.sh

（3）编辑sh文件

1
2
3
4
5
6
7
8
9
10
11
12
13
# 进入到kubernetes-demo目录
cd ../springboot-demo
# 编写Dockerfile文件
cat <<EOF > Dockerfile
FROM openjdk:8-jre-alpine
COPY target/springboot-demo-0.0.1-SNAPSHOT.jar springboot-demo.jar
ENTRYPOINT ["java","-jar","springboot-demo.jar"]
EOF
echo "Dockerfile created successfully!"
# 基于指定目录下的Dockerfile构建镜像
docker build -t registry.cn-hangzhou.aliyuncs.com/jack-kubernetes/springbootdemo-image .
# push镜像，这边需要阿里云镜像仓库登录，记得提前在w2上登录一下
docker push registry.cn-hangzhou.aliyuncs.com/jack-kubernetes/springboot-demoimage

（4）踩坑经验

1
2
3
4
5
6
7
8
9
10
11
12
13
# 01 文件权限
/root/.jenkins/workspace/scripts/springboot-demo-build-image.sh: Permission denied
# 解决
chmod +x /root/.jenkins/workspace/scripts/springboot-demo-build-image.sh

# 02 docker没有运行
Cannot connect to the Docker daemon at unix:///var/run/docker.sock. Is the docker daemon running?
# 解决
systemctl start docker
systemctl enable docker

# 03 push权限
docker login --username=hiourearth registry.cn-hangzhou.aliyuncs.com

（5）jenkins上添加脚本

1
2
3
4
5
6
7
8
9
10
11
12
node {
	def mvnHome
	stage('Git Pull') { // for display purposes
		git 'git@gitlab.jack.com:root/dockerfile-demo.git'
	}
	stage('Maven Build') {
		sh "mvn clean package"
	}
	stage('Build Image') {
		sh "/root/.jenkins/workspace/scripts/springboot-demo-build-image.sh"
	}
}

（6）jenkins构建，并查看阿里镜像仓库

10 K8s拉取镜像并运行

（1）在/root/.jenkins/workspace/scripts/目录下创建springboot-demo.yaml

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
# 以Deployment部署Pod
apiVersion: apps/v1
kind: Deployment
metadata:
  name: springboot-demo
spec:
  selector:
    matchLabels:
      app: springboot-demo
  replicas: 1
  template:
    metadata:
      labels:
        app: springboot-demo
    spec:
      containers:
      - name: springboot-demo
        image: registry.cn-hangzhou.aliyuncs.com/jack-kubernetes/springbootdemo-image
        ports:
        - containerPort: 8080
---
# 创建Pod的Service
apiVersion: v1
kind: Service
metadata:
  name: springboot-service
spec:
  ports:
  - port: 80
    protocol: TCP
    targetPort: 8080
  selector:
    app: springboot-demo
---
# 创建Ingress，定义访问规则，一定要记得提前创建好nginx ingress controller
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: springboot-ingress
  annotations:
    kubernetes.io/ingress.class: nginx
spec:
  rules:
  - host: springboot.jack.com
    http:
      paths:
      - pathType: Prefix
        path: /
        backend:
          service:
            name: springboot-service
            port:
              number: 80

（2）在/root/.jenkins/workspace/scripts/目录创建K8s-deploy-springboot-demo.sh

1
2
3
kubectl delete -f /root/.jenkins/workspace/scripts/springboot-demo.yaml
kubectl apply -f /root/.jenkins/workspace/scripts/springboot-demo.yaml
echo "K8s deploy success!"

（3）踩坑经历

1
2
3
4
5
6
7
8
# 01 权限
/root/.jenkins/workspace/scripts/K8s-deploy-springboot-demo.sh: Permission denied
# 解决
chmod +x /root/.jenkins/workspace/scripts/K8s-deploy-springboot-demo.sh

# 02 w2执行不了kubectl
切换到master上，cd ~ ---> cat .kube/config --->复制内容
切换到worker02上 cd ~ ---> 新建文件 .kube/config --->粘贴内容

（4）增加Jenkins中的脚本

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
node {
	def mvnHome
	stage('Git Pull') { // for display purposes
		git 'git@gitlab.jack.com:root/springboot-demo.git'
	}
	stage('Maven Build') {
		sh "mvn clean package"
	}
	stage('Build Image') {
		sh "/root/.jenkins/workspace/scripts/springboot-demo-build-image.sh"
	}
	stage('K8S Deploy') {
		sh "/root/.jenkins/workspace/scripts/K8s-deploy-springboot-demo.sh"
	}
}

（5）jenkins构建，并查看K8s集群中image和资源

1
2
3
kubectl get pods
kubectl get deploy
kubectl get service

（6）浏览器访问

1
http://springboot.jack.com/K8s

11 webhook测试自动化部署

（1）当用户进行git push提交代码到github时，能够通知jenkins自动构建

注意：jenkins的ip一定要是gitlab能够访问到的地址

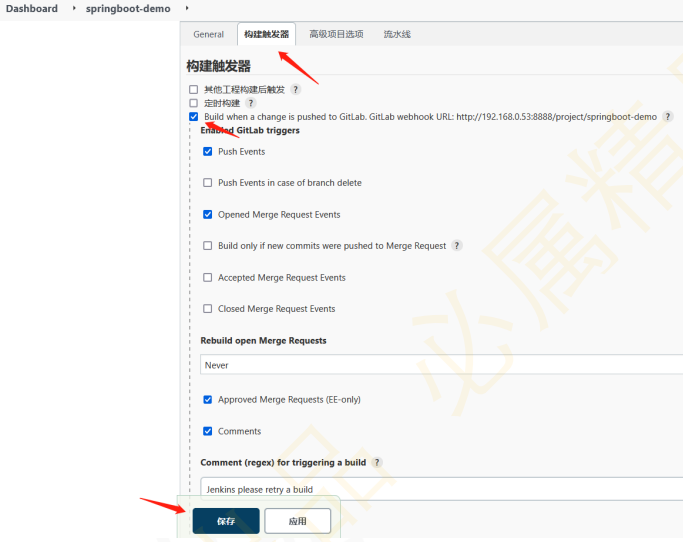

（2）打开jenkins中springboot-demo pipeline，构建触发器，记录下触发器的地址：http://192.168.0.53:8888/project/springboot-demo

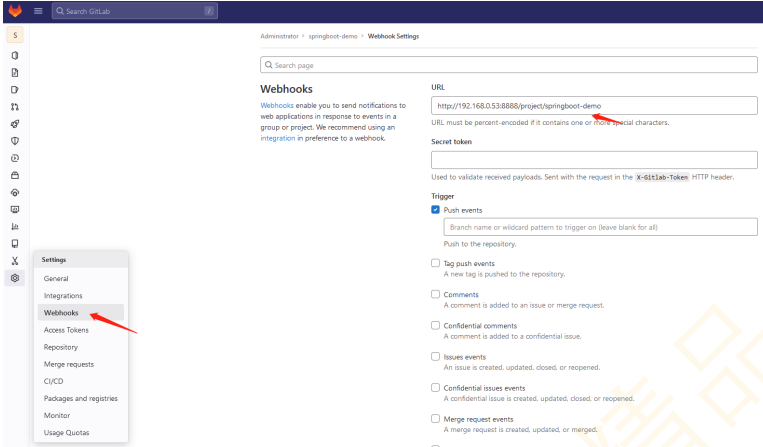

（3）在gitlab上配置webhook的地址，即jenkins对应的触发器地址： http://192.168.0.53:8888/project/springboot-demo，然后点击下方的“Add webhook”

（4）当提示“Url is blocked: Requests to the local network are not allowed”，需要做一下设置，以 root账号登录gitlab，然后再配置一下第（2）步

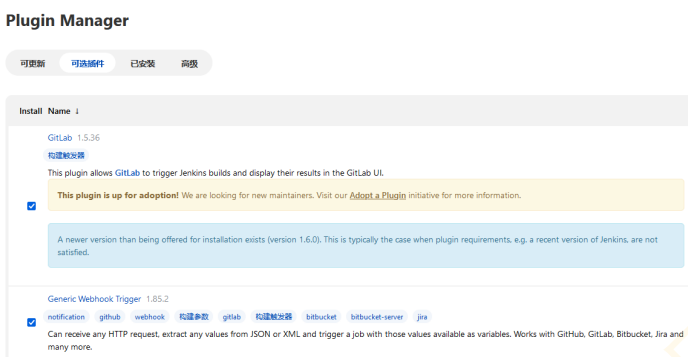

（5）安装Jenkins插件

Dashboard-> Manage Jenkins-> Manage Plugins-> 可选插件

搜索 : gitlab plugin和gitlab hook 并安装

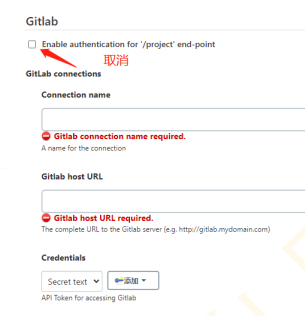

（6）因为是测试环境，所以暂时可以先不配置jenkins需要的token，也就是说在Jenkins中取消Gitlab Server的认证

Dashboard-> Manage Jenkins-> Configure System

（7）测试一下Push Event

（8）整体测试

打开idea工程，更改代码，git add/commit/push，观察springboot-demo构建任务的变化，最终通过浏览器访问springboot.jack.com
