Kubernetes基础使用以及网络分析

1 基础操作

1.1 Pod

1
2
3
4
5
6
7
8
9
#查看Pod详情信息
kubectl describe pod pod-name -n ns

#Status
	挂起（Pending）：Pod已被K8s系统接受，但有一个或多个容器镜像尚未创建，等待时间包括调度Pod的时间和通过网络下载镜像的时间，着可能需要花点时间。
	运行中（Running）：Pod已经绑定到了一个节点上，Pod中所有的容器都已被创建，至少有一个容器正在运行，或者正处于启动或重启状态。
	成功（Successed）：Pod中的所有容器都被成功终止，并且不会再次重启。
	失败（Failed）：Pod中的所有容器都已终止了，并且至少有一个容器是因为失败终止。也就是说，容器以非0状态退出或者被系统终止。
	未知（Unknown）：因为某些原因无法取得Pod的状态，通常是因为与Pod所在主机通信失败。

1.2 ReplicaSet(RS)

https://kubernetes.io/docs/concepts/workloads/controllers/replicaset/

（1）创建frontend.yaml文件

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
aapiVersion: apps/v1
kind: ReplicaSet
metadata:
  name: frontend
  labels:
    app: guestbook
    tier: frontend
spec:
  # modify replicas according to your case
  replicas: 3
  selector:
    matchLabels:
      tier: frontend
  template:
    metadata:
      labels:
        tier: frontend
    spec:
      containers:
      - name: php-redis
        image: gcr.io/google_samples/gb-frontend:v3

（2）常见操作

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
#创建Pod
kubectl apply -f frontend.yaml

#查看Pod
kubectl get pods
kubectl get pods -o wide

#查看rs资源
kubectl get rs
kubectl describe rs frontend

#对Pod进行扩缩容
kubectl scale rs frontend --replicas=5

#删除单个Pod
kubectl delete pods frontendd-21tc9

#删除rs
kubectl delete -f frontend.yaml

1.3 Deployment

（1）创建nginx-deployment.yaml文件

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-deployment
  labels:
    app: nginx
spec:
  replicas: 3
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - name: nginx
        image: nginx:1.14.2
        ports:
        - containerPort: 80

（2）常见操作

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
# 创建Pod
kubectl apply -f nginx-deployment.yaml

# 查看Pod
kubectl get pods
kubectl get pods -o wide

# 查看deployment资源
kubectl get deploy
kubectl describe deploy nginx-deployment

# 对Pod进行扩缩容
kubectl scale deploy nginx-deployment --replicas=5

# 删除单个Pod
kubectl delete pods nginx-deployment-9456bbbf9-77ljp

# 删除rs
kubectl delete -f nginx-deployment.yaml

# 查看当前nginx的版本
kubectl get deploy -o wide

# 更新nginx的版本为1.16.1
kubectl set image deployment/nginx-deployment nginx=nginx:1.16.1
kubectl get deploy -o wide

1.4 Label and Selector

https://kubernetes.io/docs/concepts/overview/working-with-objects/labels/

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-deployment
    labels:
      # 表示该deployment具有一个label，key为app，value为nginx，可以通过kubectl getdeploy --show-labels 查看
      app: nginx
spec:
  replicas: 3
  selector: # 表示该deployment管理的Pod匹配条件，而这个条件是根据label进行匹配的
    matchLabels:
      app: nginx
  template: # 定义一个Pod的模板
    metadata:
      labels:
        app: nginx # 表示该pod具有一个label，key为app，value为nginx，可以通过kubectl get pods --show-labels 查看
    spec:
      containers:
      - name: nginx
        image: nginx:1.14.2
        ports:
        - containerPort: 80

1.5 Namespace

https://kubernetes.io/docs/concepts/overview/working-with-objects/namespaces/

1
2
3
4
5
6
7
#查看命名空间
kubectl get namespace
kubectl get ns

#创建命名空间
kubectl create namespace test-ns
kubectl get ns
1
2
3
4
5
6
7
8
9
10
11
12
#定义podyaml：nginx-pod-ns.yaml
apiVersion: v1
kind: Pod
metadata:
  name: nginx
  namespace: jack-ns
spec:
  containers:
  - name: nginx
    image: nginx
    ports:
    - containerPort: 80
1
2
3
4
5
6
7
8
#构建Pod
kubectl apply -f nginx-pod-ns.yaml

#查看指定命名空间下的资源
kubectl get pods
kubectl get pods -n test-ns
kubectl get all -n test-ns
kubectl get pods --all-namespaces

2 Network

2.1 Pod Network

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
# 创建两个Pod
kubectl run nginx --image=nginx
kubectl run tomcat --image=tomcat:8.0
# 查看两个Pod详情
kubectl get pods -o wide
# 结果输出
NAME READY STATUS RESTARTS AGE IP NODE NOMINATED NODE READINESS GATES
nginx 1/1 Running 0 2m 10.244.190.76 w1 <none> <none>
tomcat 1/1 Running 0 17s 10.244.80.205 w2 <none> <none>
# 任意一台node访问pod_ip
curl 10.244.190.76
curl 10.244.80.205:8080
# 进入nginx pod中访问tomcat pod
kubectl exec -it nginx bash
curl 10.244.80.205:8080
# 进入tomcat pod中访问物理机
kubectl exec -it tomcat bash
ping 192.168.0.52
ping 192.168.0.53

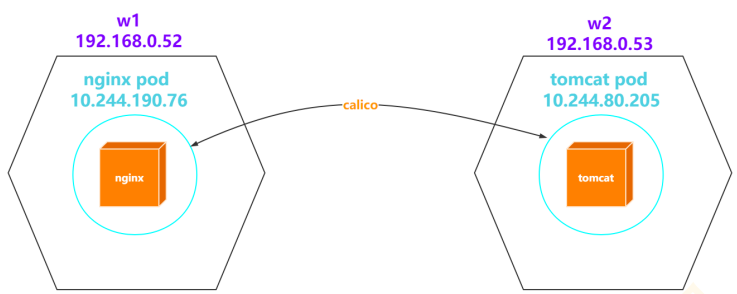

在K8s Cluster中，通过Calico网络插件，可以实现Node访问Pod、Pod之间通信以及Pod访问 Node

2.2 Service

对于上述的Pod虽然实现了集群内部互相通信，但是Pod是不稳定的，比如通过Deployment管理 Pod，随时可能对Pod进行扩缩容，这时候Pod的IP地址是变化的。能够有一个固定的IP，使得集群内能够访问。也就是之前在架构描述的时候所提到的，能够把相同或者具有关联的Pod，打上Label，组成 Service。而Service有固定的IP，不管Pod怎么创建和销毁，都可以通过Service的IP进行访问。

https://kubernetes.io/docs/concepts/services-networking/service/

2.2.1 ClusterIP

（1）创建whoami-deployment.yaml文件，并且apply

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
apiVersion: apps/v1
kind: Deployment
metadata:
  name: whoami-deployment
  labels:
    app: whoami
spec:
  replicas: 3
  selector:
    matchLabels:
      app: whoami
  template:
    metadata:
      labels:
        app: whoami
    spec:
      containers:
      - name: whoami
        image: jwilder/whoami
        ports:
        - containerPort: 8000

（2）查看pod以及service

1
2
kubectl get pods -o wide
kubectl get service

（3）通过pod_ip进行访问

1
curl pod_ip:8000

（4）创建whoami pod的service，定义whoami-serivce.yaml文件

1
2
3
4
5
6
7
8
9
10
11
12
apiVersion: v1
kind: Service
metadata:
  name: whoami-service
spec:
  selector:
    app: whoami
  ports:
  - protocol: TCP
    port: 80
    targetPort: 8000
  type: ClusterIP

（5）查看service

1
2
kubectl get service
kubectl describe service whoami-service

（6）访问service

1
2
curl service_ip
while sleep 0.2; do curl service_ip; done;

（7）对pod进行扩容，然后再次访问

1
2
3
kubectl scale deployment whoami-deployment --replicas=5
kubectl get pods
while sleep 0.2; do curl service_ip; done;

2.2.2 NodePort

因为外部能够访问到集群的物理机器IP，所以就是在集群中每台物理机器上暴露一个相同的 IP，比如32008

（1）修改whoami-service.yaml文件中的类型为NodePort

1
2
3
4
5
6
7
8
9
10
11
12
13
apiVersion: v1
kind: Service
metadata:
  name: whoami-service
spec:
  selector:
    app: whoami
  ports:
  - protocol: TCP
    port: 80
    targetPort: 8000
    nodePort: 32008 # 可以指定一个物理机上不重复的端口，范围在20000-40000之间
  type: NodePort # 把ClusterIP修改成NodePort

（2）查看service

1
2
kubectl get service
kubectl describe service whoami-service

（3）访问测试

1
curl centos_ip:32008

2.2.3 Ingress

（1）创建tomcat pod和tomcat service，定义在tomcat.yaml文件中

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
apiVersion: apps/v1
kind: Deployment
metadata:
  name: tomcat-deployment
  labels:
    app: tomcat
spec:
  replicas: 1
  selector:
    matchLabels:
      app: tomcat
  template:
    metadata:
      labels:
        app: tomcat
    spec:
      containers:
      - name: tomcat
        image: tomcat:8.0
        ports:
        - containerPort: 8080
---
apiVersion: v1
kind: Service
metadata:
  name: tomcat-service
spec:
  ports:
  - port: 80
    protocol: TCP
    targetPort: 8080
  selector:
    app: tomcat

（2）运行tomcat.yaml并查看

1
2
3
4
5
kubectl apply -f tomcat.yaml
kubectl get svc
kubectl get pods
curl tomcat-pod_ip:8080
curl tomcat-service_ip

（3）以Deployment Pod的方式创建Nginx Ingress Controller，文件名称为nginx-ingresscontroller.yaml

文件内容：https://kubernetes.github.io/ingress-nginx/deploy/#quick-start

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
# 给w1添加label，这样在nginx-ingress-controller.yaml中搜索"nodeSelector"时，就可以根据name: ingress进行匹配了
kubectl label node w1 name=ingress
kubectl get nodes --show-labels
kubectl get node w1 --show-labels
# 在nginx-ingress-controller.yaml中添加一行配置，可以在nodeSelector上面一行添加
hostNetwork: true
# 将nginx-ingress-controller.yaml中的3个image替换成阿里镜像仓库中的内容
registry.cn-hangzhou.aliyuncs.com/jack-kubernetes/ingress-nginx-controller
registry.cn-hangzhou.aliyuncs.com/jack-kubernetes/kube-webhook-certgen
registry.cn-hangzhou.aliyuncs.com/jack-kubernetes/kube-webhook-certgen
# 运行yaml文件
kubectl apply -f nginx-ingress-controller.yaml
# 这样w1上的80和443端口就会被nginx-ingress-controller使用
lsof -i:80
lsof -i:443
# 查看资源
kubectl get pods -n ingress-nginx -o wide
kubectl get all -n ingress-nginx

（4）定义ingress规则

1
2
3
4
5
6
7
8
9
10
11
12
13
14
#ingress
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: nginx-ingress
spec:
  rules:
  - host: tomcat.jack.tomcat
    http:
      paths:
        - path: /
          backend:
            serviceName: tomcat-service
            servicePort: 80

（5）应用并查看ingress规则

1
2
3
4
5
kubectl apply -f nginx-ingress.yaml
kubectl get ingress
kubectl describe ingress nginx-ingress
kubectl get service
kubectl get pods

（6）在win上配置hosts文件

1
192.168.0.52 tomcat.jack.com

（7）访问tomcat.jack.com
