etcd读写以及数据一致性原理分析
1 读流程

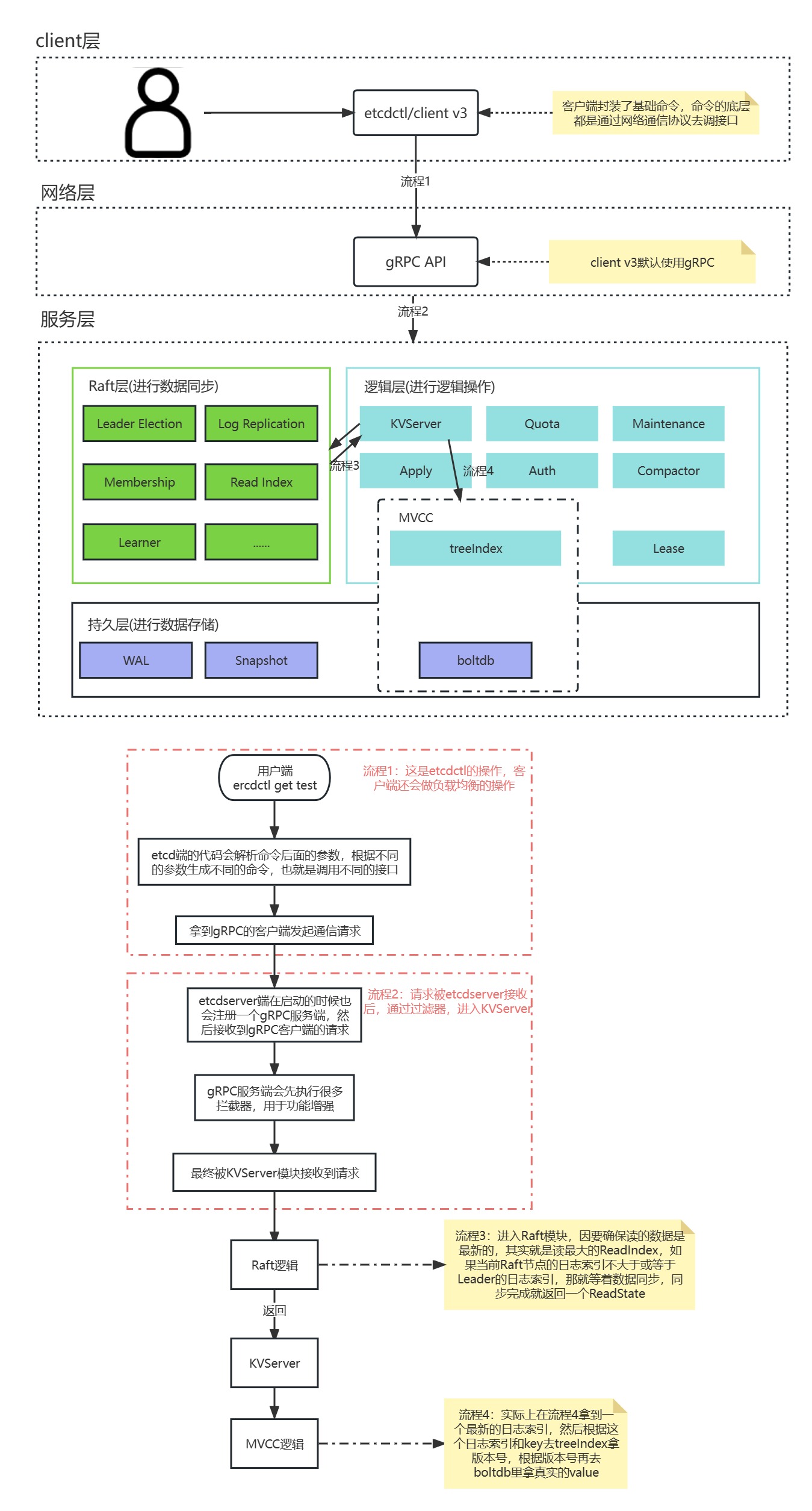

架构：
流程1：etcd客户端发起一个get请求，这个 请求底层是基于gRPC完成的
流程2：然后etcd服务端通过gRPC接收请求， 在gRPC中会注册多个过滤器，不过最终会调 用到KVServer中的接口
流程3：KVServer接收到请求后会调Raft模块， 去拿集群中最新的版本号
流程4：拿到版本号之后，KVServer继续调用 MVCC模块，根据key和版本号去拿treeIndex中的一个版本，根据上面那个版本去boltdb拿真实的value
1.1 客户端
也就是流程1，具体步骤：
- etcdctl启动客户端（实际就是Go语言底层执行main方法）
- 启动过程中拿底层操作系统的cmd指令，并根据不同的参数封装各种命令，然后通过传进来的参数选择执行不同的命令
- 在客户端进行负载均衡，etcd默认的是round-robin算法
- 最终etcd客户端创建gRPC客户端，调etcd服务端的KVServer模块

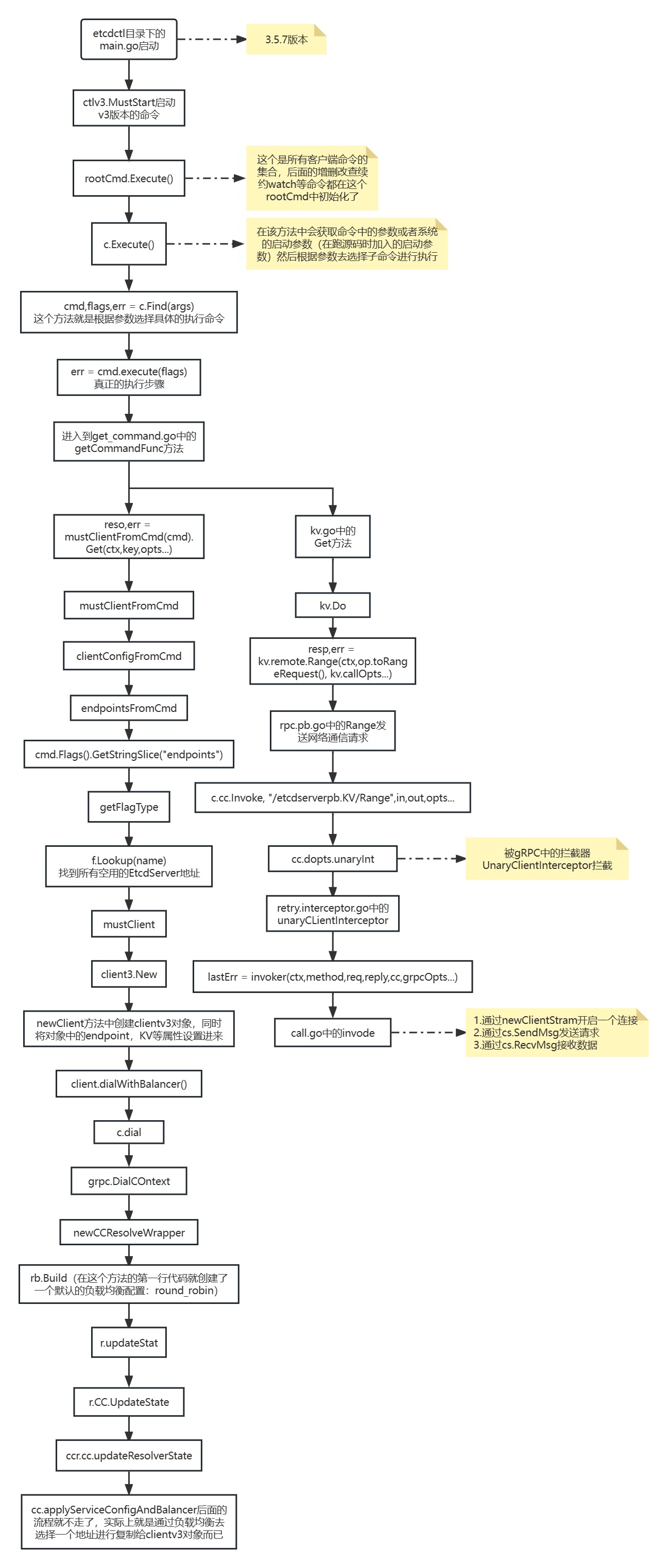

源码流程：
1.2 服务端
前置：启动etcdserver端
流程2：KVServer接收get请求
流程3：等待数据同步
流程4：去数据库里面拿数据

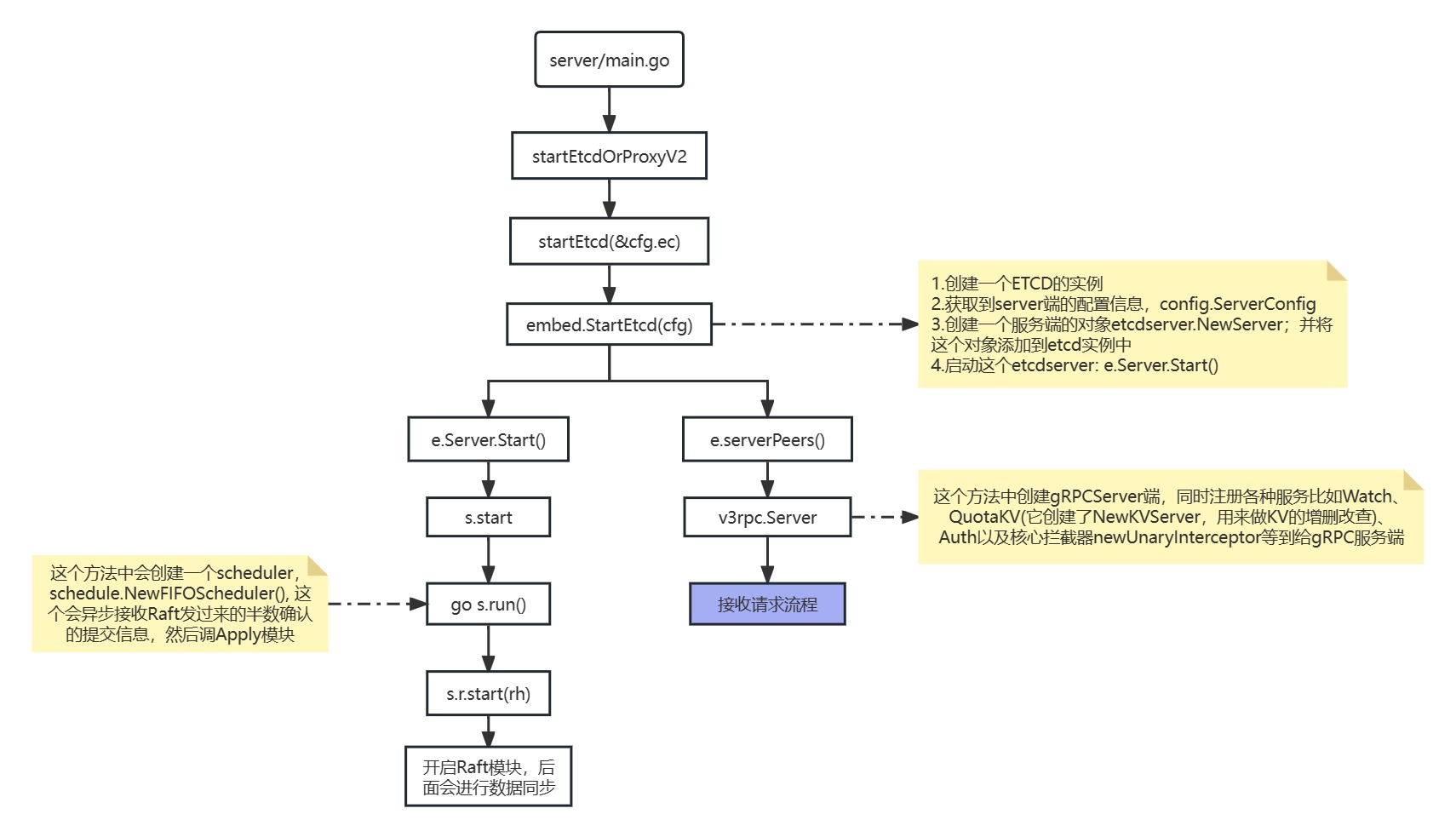

1.2.1 前置
- 启动server/main.go中的main方法
- 创建一个Etcd的实例，里面有个etcdserver
- 创建一个etcdserver对象然后赋值给上面
- 创建了各种异步协程、通道、注册各种模块 （KVServer、拦截器）到gRPC
- 启动

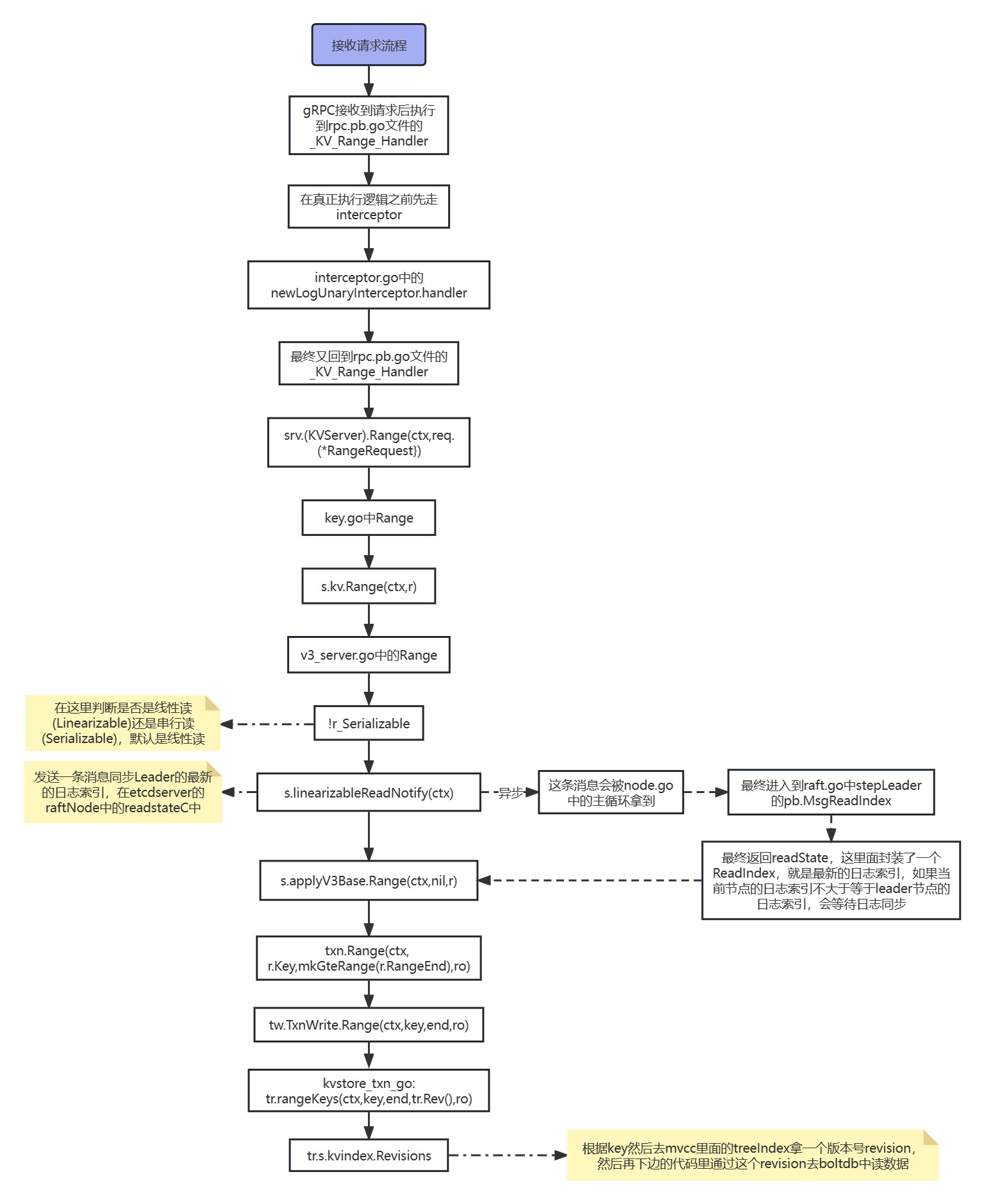

1.2.2 流程
- Etcdserver接收get请求，被拦截器给拦截
- 执行Key.go中Range，判断是否是线性读（默认线性读）
- 跟Leader进行通信，判断ReadIndex是不是最新的
- 不是的话就等着Raft那个携程进行数据同步
- 拿到最新的ReadIndex，然后根据key去数据库拿数据
2 写流程
写只能Leader处理，Follower只能读
⚫ 如何保证数据不丢失——集群来保证
⚫ 写命令如何不重复执行——幂等性来保证

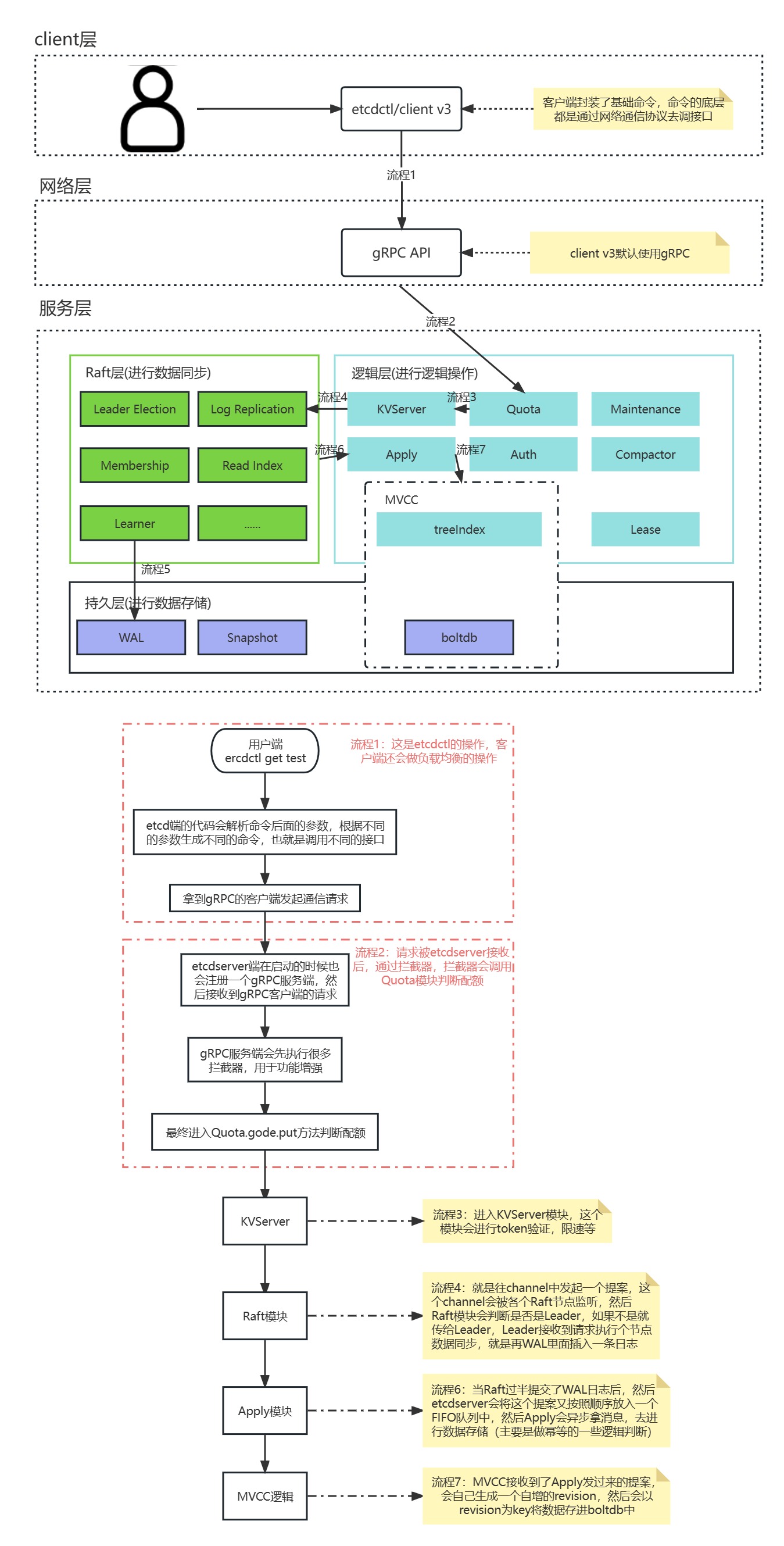

架构：
流程1：etcd客户端发起一个put请求
流程2：etcd服务端中的拦截器接收请求，先做配额限制
流程3：如果没有没有超过配额，进入KV模块
流程4：走Raft模块保证各节点的数据一致
流程5：各节点将Raft日志进行持久化，防止节点在数据存到 boltdb之前挂掉导致数据丢失
流程6：将要持久化到boltdb的数据发送给Apply
流程7：数据基于MVCC进行持久化
2.1 客户端
与读流程差不多，不重复讲述
2.2 服务端

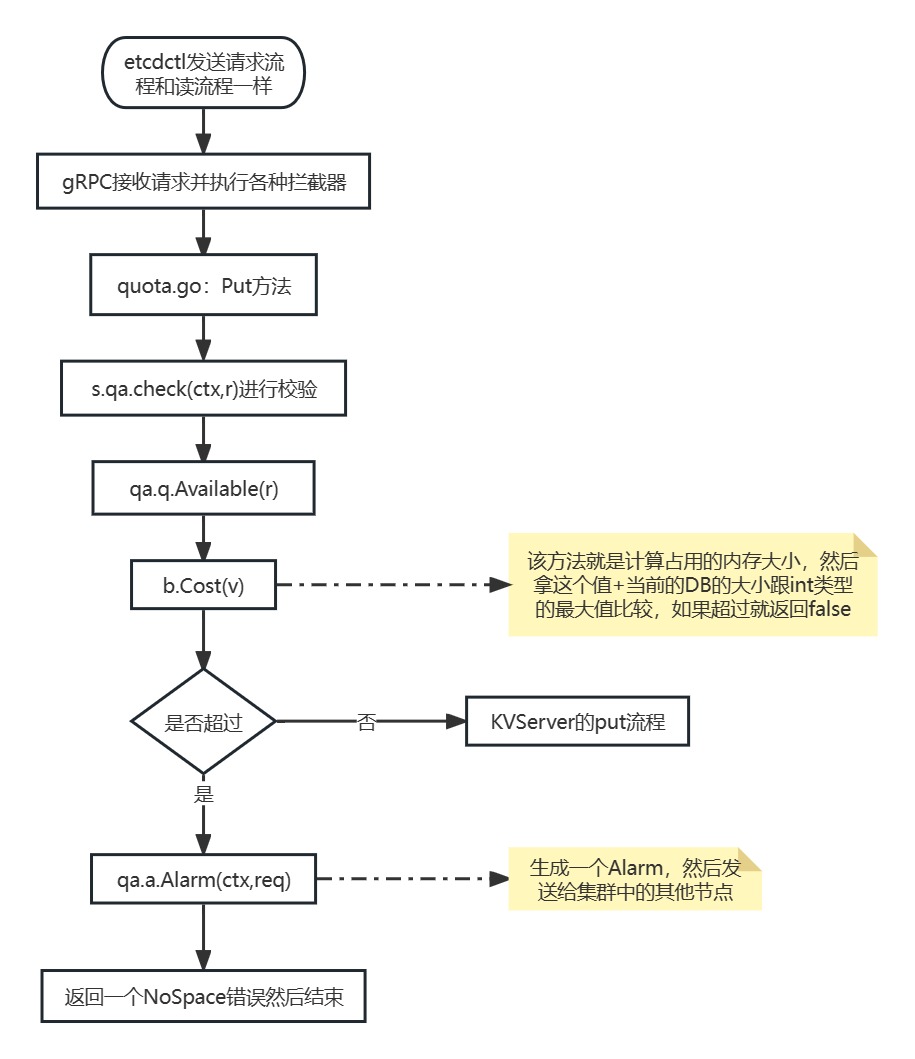

2.2.1 Quota(配额)模块
就是etcd boltdb中能存的最大字节，默认是2GB， 如果超过配额会报NO SPACE告警，调大配额，还需要执行etcdctl alarm disarm取消告警。⚫ 修改配额：启动服务端的时候加参数：–quota-backendbytes=20(20表示字节)
.jpg)

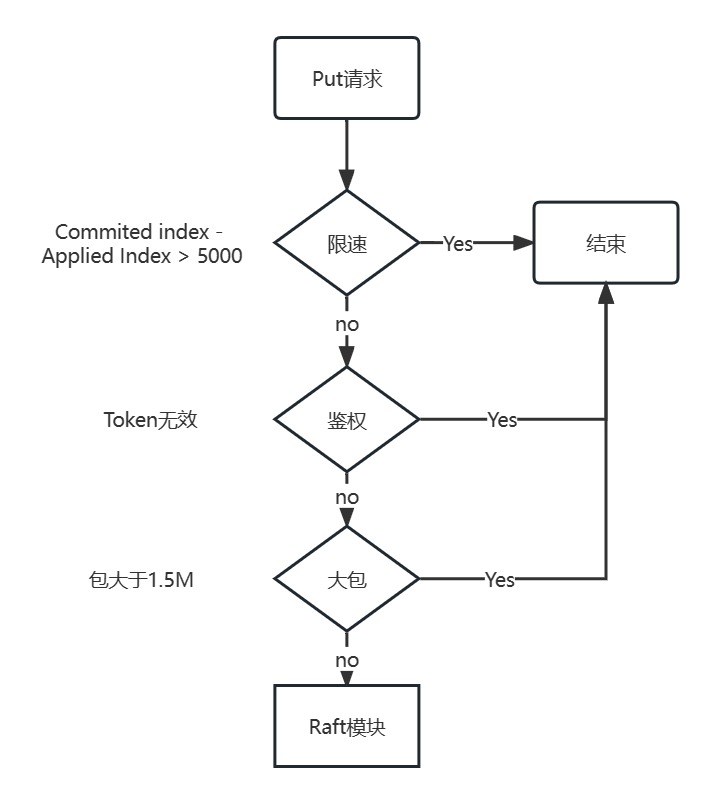

2.2.2 KV模块

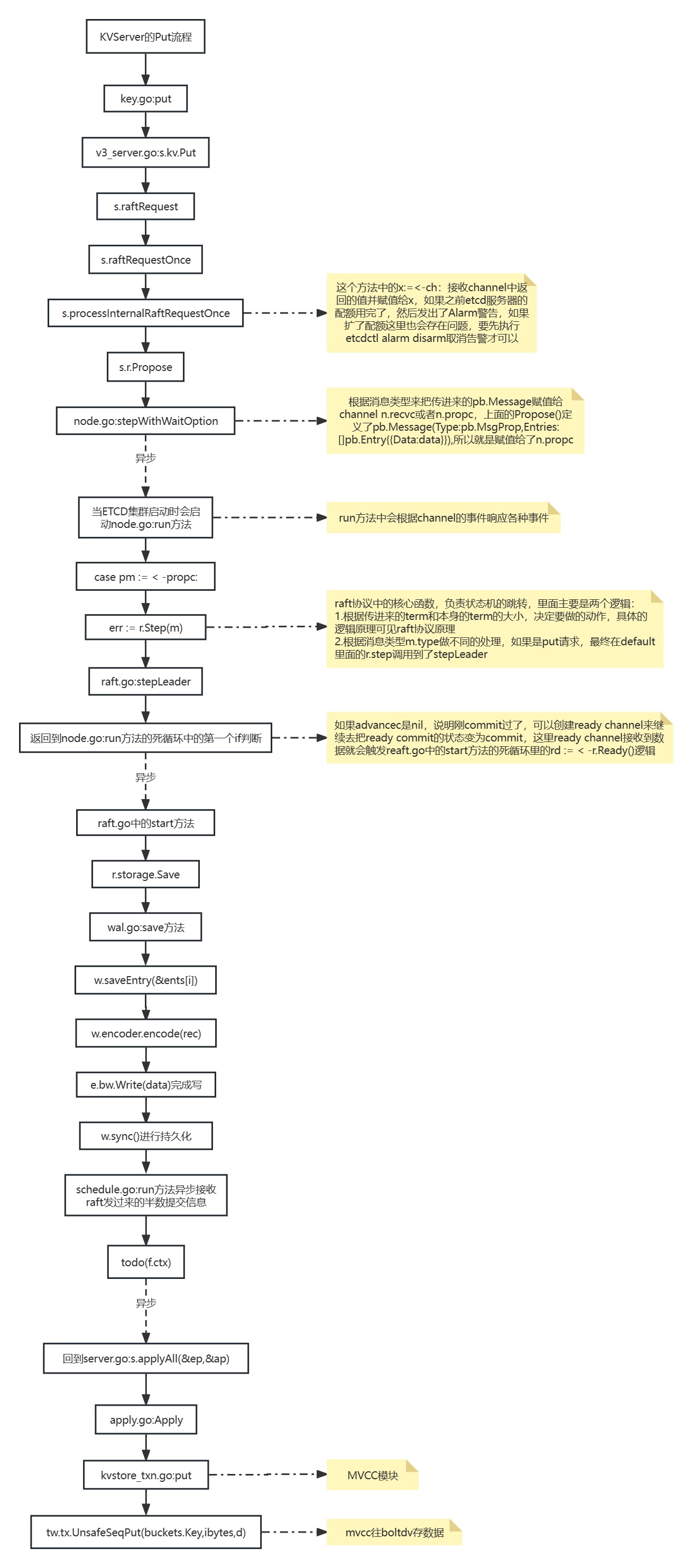

2.2.3 整体源码
3 数据一致性—强一致性
Raft协议：http://thesecretlivesofdata.com/raft/
➢ Leader，集群领导者， 唯一性，拥有同步日志的特权，需定时广播心跳给 Follower节点，以维持领导者身份
➢ Candidate，竞选者，可以发起Leader选举
➢ Follower，跟随者， 同步从Leader收到的日志，etcd启动的时候默认为此状态

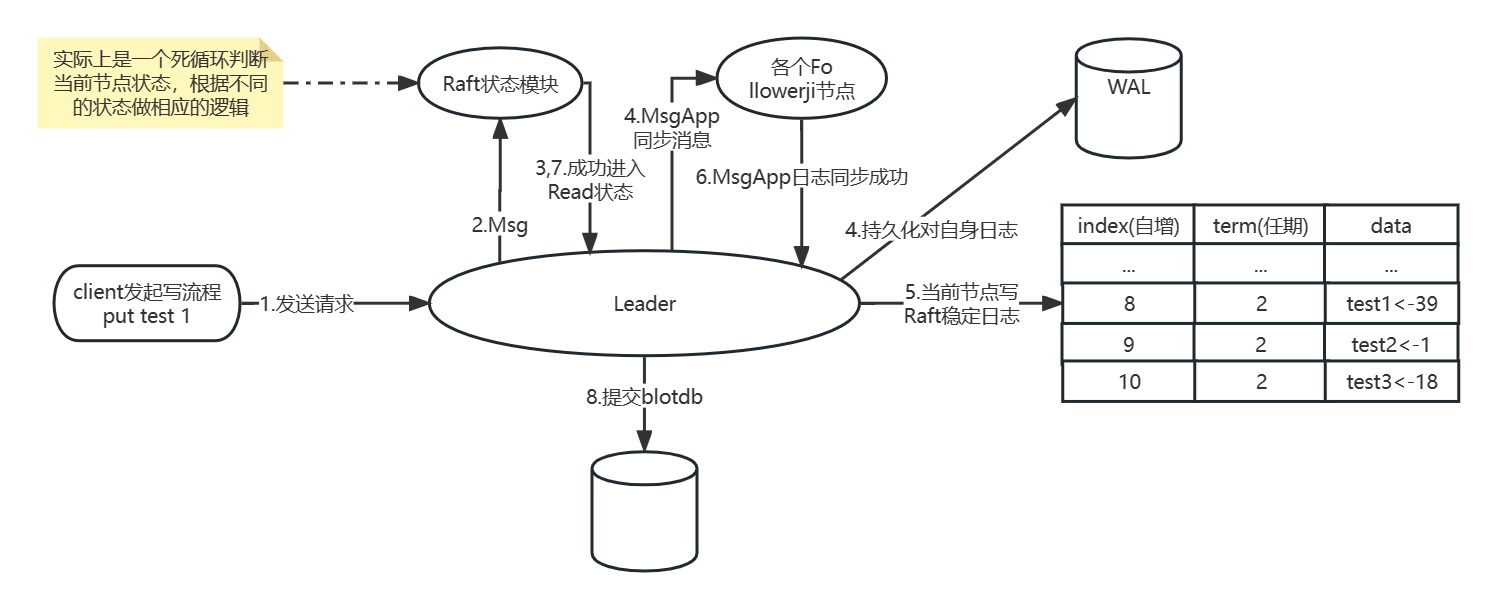

数据同步过程：
安全性：
➢ 选举规则
⚫ 检查候选者的最后一条日志中的任期号，若小于自己则拒绝投票。如果任期号相同，日志却比自己短，也拒绝为其投票。
⚫ 每个节点在同一个任期内只能为一个节点投票
➢ 日志复制规则
⚫ Leader完全特性：如果某个日志条目在某个任期号中已经被提交，那么这个条目必然出现在更大 任期号的所有Leader中
⚫ 只附加原则：Leader只能追加日志条目，不能删除已持久化的日志条目
⚫ 日志匹配原则：Leader在发送追加日志RPC消息时，会把新的日志条目紧接着之前的条目的索引 位置和任期号包含在里面。Follower节点会检查相同索引位置的任期号是否与Leader一致，一致 才能追加
4 总结
➢ Etcd客户端读写流程
⚫ 解析参数并选择命令 ⚫ 进行负载均衡重试等操作 ⚫ 发起gRPC请求
➢ Etcd服务端读流程
⚫ 前置开启服务以及各种携程，并注册拦截器，最终调KVServer模块 ⚫ 发起线性读保证安全
➢ Etcd服务端写流程
⚫ 前置开启服务以及各种携程，并注册拦截器，调Quota进行配额限制、然后调KVServer进行限流、 校验、限制大小等操作 ⚫ 走Raft模块，保证各节点数据同步 ⚫ 收到各节点同步日志成功通知则走Apply模块，进行幂等性判断 ⚫ 走MVCC模块保存不同版本的KV
